Các loại phụ kiện cáp trung thế và hạ thế

Hệ thống truyền tải và phân phối điện năng phụ thuộc hoàn toàn vào mạng lưới cáp điện. Tuy nhiên, bản thân sợi cáp không thể tạo nên một hệ thống hoàn chỉnh và an toàn. Để kết nối cáp với nhau, với các thiết bị điện, hay để kết thúc một đường cáp, chúng ta cần đến các thành phần kỹ thuật đặc biệt. Đó chính là các phụ kiện cáp điện. Những bộ phận này đóng vai trò tối quan trọng, đảm bảo tính liên tục về điện, sự cách điện an toàn và độ bền cơ học cho toàn bộ hệ thống cáp, từ đó quyết định đến độ tin cậy và tuổi thọ của mạng lưới điện.

1. Tầm quan trọng của phụ kiện cáp điện

Phụ kiện cáp không đơn thuần là các chi tiết ghép nối cơ khí. Chúng là những sản phẩm kỹ thuật cao, được thiết kế để giải quyết các vấn đề phức tạp về điện môi và cơ học tại điểm đấu nối. Một phụ kiện cáp chất lượng phải đảm bảo bốn chức năng cốt lõi:

• Tính liên tục về điện: Đảm bảo dòng điện đi qua điểm nối một cách liền mạch, với điện trở tiếp xúc thấp nhất để tránh phát nhiệt.
• Cách điện: Phục hồi hoàn toàn các lớp cách điện của cáp tại điểm nối, đảm bảo khả năng cách điện tương đương với thân cáp gốc.
• Kiểm soát trường điện từ: Đặc biệt quan trọng với cáp trung thế, phụ kiện phải có khả năng kiểm soát và làm suy giảm cường độ điện trường tại điểm cuối của các lớp bán dẫn, ngăn ngừa hiện tượng phóng điện cục bộ gây phá hủy cách điện.
• Bảo vệ và làm kín: Chống lại sự xâm nhập của hơi ẩm, nước, hóa chất và bảo vệ điểm nối khỏi các tác động cơ học từ môi trường bên ngoài.

Sự cố ở phụ kiện cáp là một trong những nguyên nhân hàng đầu gây ra sự cố mất điện. Do đó, việc lựa chọn và lắp đặt đúng kỹ thuật các phụ kiện này là yếu tố sống còn đối với an toàn và độ tin cậy của hệ thống.

2. Phân loại các loại phụ kiện cáp trung thế và hạ thế

Phụ kiện cáp được phân loại chủ yếu dựa trên cấp điện áp và chức năng sử dụng. Việc hiểu rõ các loại phụ kiện cáp trung thế và hạ thế giúp lựa chọn đúng sản phẩm cho từng ứng dụng cụ thể.

a. Phụ kiện cáp hạ thế (Điện áp đến 1kV)

Ở cấp hạ thế, yêu cầu về kiểm soát điện trường không quá khắt khe. Phụ kiện tập trung chủ yếu vào chức năng đấu nối chắc chắn, cách điện an toàn và chống ẩm.

• Hộp nối cáp hạ thế (Low Voltage Cable Joints): Dùng để nối hai hay nhiều đoạn cáp hạ thế với nhau. Có ba công nghệ phổ biến:
  • Hộp nối đổ nhựa Resin: Gồm hai nửa khuôn nhựa, sau khi đấu nối lõi cáp, hỗn hợp nhựa Resin được đổ đầy vào khuôn. Khi đông cứng, lớp nhựa này tạo ra một khối vững chắc, cách điện và chống thấm tuyệt đối, bảo vệ cơ học rất tốt.
  • Hộp nối co nhiệt: Sử dụng các ống co nhiệt làm từ vật liệu polymer liên kết chéo. Khi gia nhiệt, các ống này sẽ co lại, ôm chặt lấy thân cáp, tạo ra một lớp cách điện và làm kín hiệu quả.
  • Hộp nối co nguội: Các ống cao su silicone hoặc EPDM được giãn nở sẵn trên một lõi nhựa xoắn. Khi lắp đặt, chỉ cần kéo lõi nhựa ra, ống cao su sẽ tự co lại và ôm chặt vào cáp.

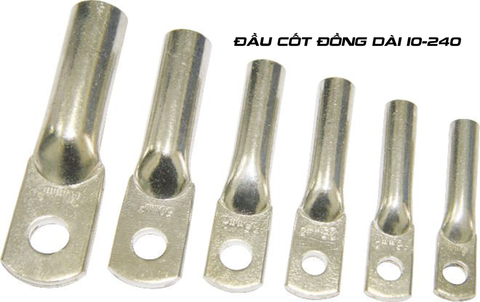

• Đầu cốt (Lugs) và Ống nối (Splices): Là các chi tiết cơ bản nhất, dùng để kết nối trực tiếp lõi dẫn của cáp. Chúng được làm từ đồng hoặc nhôm (hoặc lưỡng kim loại đồng-nhôm) và được ép chặt vào lõi cáp bằng kìm ép thủy lực chuyên dụng.

• Đầu cáp hạ thế (Low Voltage Terminations): Thường là các chụp cách điện (boot) bằng cao su hoặc nhựa, dùng để che các đầu cốt sau khi đã đấu nối vào thiết bị như tủ điện, động cơ, giúp tăng cường cách điện và chống bụi bẩn.

b. Phụ kiện cáp trung thế (Điện áp từ 1kV đến 52kV)

Đối với cáp trung thế, ngoài các yêu cầu như cấp hạ thế, việc kiểm soát điện trường tại điểm nối là yếu tố quan trọng nhất.

• Đầu cáp trung thế (Medium Voltage Terminations): Dùng để đấu nối cáp ngầm vào các thiết bị như máy biến áp, tủ RMU, hoặc đường dây trên không.
  • Chức năng: Nhiệm vụ quan trọng nhất của đầu cáp trung thế là tạo ra một “phễu điều áp” (Stress Cone). Tại điểm cuối của lớp màn chắn bán dẫn trên cáp, điện trường tập trung rất cao, dễ gây ra phóng điện. Phễu điều áp sẽ làm “mượt” sự phân bố điện trường này, giảm điện áp quá độ và ngăn ngừa sự cố.
  • Phân loại: Gồm đầu cáp trong nhà (Indoor) và ngoài trời (Outdoor). Đầu cáp ngoài trời có thêm các “tán sứ” hoặc “cánh” (sheds) để tăng khoảng cách đường rò, chống phóng điện bề mặt trong điều kiện thời tiết ẩm ướt và ô nhiễm. Các công nghệ phổ biến là co nhiệt và co nguội.
• Hộp nối cáp trung thế (Medium Voltage Cable Joints): Dùng để nối hai đoạn cáp trung thế. Hộp nối phải tái tạo lại một cách hoàn hảo tất cả các lớp cấu trúc của cáp gốc: lớp bán dẫn lõi, lớp cách điện, lớp bán dẫn cách điện, màn chắn kim loại và vỏ bọc ngoài. Đây là một trong những phụ kiện phức tạp và đòi hỏi kỹ thuật lắp đặt cao nhất.

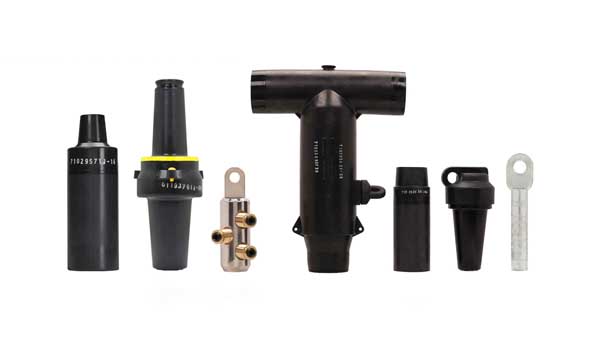

• Đầu cáp Plug-in (Separable Connectors): Gồm các loại đầu Elbow, T-Plug. Đây là loại đầu cáp được thiết kế đặc biệt để đấu nối vào các thiết bị có sứ bushing tiêu chuẩn Châu Âu (EN 50181). Toàn bộ bề mặt của chúng được bọc một lớp bán dẫn nối đất, giúp chúng hoàn toàn an toàn khi chạm vào (touch-safe). Loại phụ kiện này cho phép tạo ra các điểm đấu nối rất nhỏ gọn, an toàn và linh hoạt trong các tủ GIS và máy biến áp compact.

3. Các công nghệ chế tạo chính

a. Công nghệ Co nhiệt (Heat Shrink)

Vật liệu co nhiệt là polymer đã được xử lý bằng bức xạ để tạo ra các liên kết ngang (cross-linking). Ở trạng thái bình thường, nó có “trí nhớ hình dạng”. Khi được gia nhiệt bằng đèn khò, vật liệu sẽ co về hình dạng ban đầu, ôm chặt lấy cáp. Ưu điểm là liên kết cơ học rất chắc chắn, kháng hóa chất tốt. Nhược điểm là yêu cầu tay nghề cao của người thợ để tránh gia nhiệt quá mức gây cháy cáp.

b. Công nghệ Co nguội (Cold Shrink)

Vật liệu co nguội (thường là cao su silicone hoặc EPDM) được nong sẵn trên một lõi nhựa có thể tháo rời. Khi lắp đặt, người thợ chỉ cần định vị phụ kiện và rút lõi nhựa ra. Lực đàn hồi của cao su sẽ làm nó co lại và ôm chặt vào cáp, tạo ra một áp suất tiếp xúc liên tục và đồng đều. Ưu điểm là lắp đặt nhanh, không cần lửa, giảm thiểu lỗi do tay nghề.

Qua phân tích trên, có thể thấy rằng phụ kiện cáp điện không phải là những thành phần phụ mà là các bộ phận kỹ thuật thiết yếu, quyết định trực tiếp đến sự an toàn, độ tin cậy và tuổi thọ của toàn bộ hệ thống điện. Từ những chiếc đầu cốt đơn giản trong tủ điện hạ thế đến các bộ hộp nối, đầu cáp trung thế phức tạp với yêu cầu kiểm soát điện trường nghiêm ngặt, mỗi sản phẩm đều là kết quả của quá trình nghiên cứu và công nghệ vật liệu tiên tiến.

Việc lựa chọn đúng các loại phụ kiện cáp trung thế và hạ thế phù hợp với ứng dụng, cấp điện áp, loại cáp và điều kiện môi trường là bước đầu tiên và quan trọng nhất. Tuy nhiên, một sản phẩm dù tốt đến đâu cũng sẽ trở nên vô giá trị nếu không được lắp đặt đúng quy trình kỹ thuật. Do đó, đầu tư vào phụ kiện chất lượng cao từ các nhà sản xuất uy tín và đảm bảo việc thi công được thực hiện bởi đội ngũ kỹ thuật viên được đào tạo bài bản chính là sự đầu tư thông minh và cần thiết để bảo vệ tài sản và đảm bảo sự vận hành liên tục, an toàn cho mọi công trình điện.
